- Baukasten für Radsätze und Ersatzteile für Rad-Achsen -

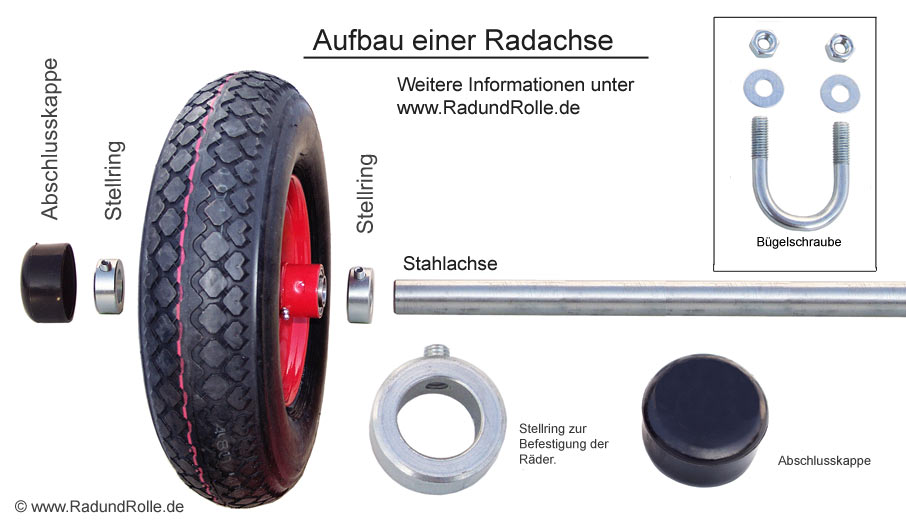

• Auf dieser Seite finden Sie alle Einzelteile, die Sie für Ihre Radachse benötigen. Der genaue Aufbau der Achsen wird in der Abbildung rechts erklärt.
• Stellen Sie sich Ihre Achse einfach selbst zusammen oder bestellen Sie nur Einzelteile oder Ersatzteile. Für eine Achse benötigt man üblicherweise 1 Achsstange, 2 Räder, 4 Stellringe und 2 Abschlußkappen.
ACHTUNG: Die Abschlußkappen werden auf der Radnabe befestigt, nicht auf dem Stellring. Sie passen daher nur bei bestimmten Rädern.
• Der Übersichtlichkeit halber haben wir alle Elemente für Radachsen auf dieser Webseite aufgelistet. Bitte haben Sie daher etwas Geduld beim Laden der Seite.
Alle Achsstangen und -Rohre erhalten Sie in festen Längen oder als
millimetergenauen Zuschnitt.
(s.u.)
Folgende Achsstangen bieten wir an:
Stahlstangen mit Untermaß (für Gleitlager, Rollenlager und Kugellager): - Ø 25 mm Achsstangen bis 300cm Länge, galvanisch verzinkt. - Ø 20 mm Achsstangen bis 300cm Länge, blank unverzinkt. - Ø 15 mm Achsstangen bis 300cm Länge, blank unverzinkt.
Stahlrohre mit Untermaß (für Gleitlager, Rollenlager und Kugellager): - Ø 25 mm Achsrohr bis 300 cm, Wandstärke 4mm,blank unverzinkt. - Ø 20 mmAchsrohr bis 300 cm, Wandstärke 3,75 mm, blank unverzinkt.
Achtung: Handelsübliche Achsstangen und Rohre haben meistens kein Untermaß, so dass weder Stellringe noch Kugellager raufpassen. Unsere Stangen und Rohre aus Stahl werden darum extra mit Untermaß gefertigt.
Aluminiumrohre ohne Untermaß (nur für Gleitlager): - Ø 35 mm Alurohr bis 300 cm, Wandstärke 3 mm
- Ø 50 mm Alurohr bis 300 cm, Wandstärke 3 mm
Tipp: Ist Ihre gesuchte Achslänge nicht dabei? Nehmen Sie einfach eine Nummer größer und kürzen Sie die Stange auf das gewünschte Maß oder lassen Sie sich eine passende Achse zuschneiden s.u.
Ø 25 mm Stangen - massiver Stahl, galvanisch verzinkt, Untermaß:
25er Achsstangen - Zuschnitt bis max. 3 m Länge.
Preis 42,00 € pro Meter - Versandkosten bei Längen von 121cm - 195cm: 30,- Euro und von 196cm - 300cm: 70,- Euro
Bestellung per Telefon, oder E-Mail
Ø 20 mm Stangen - massiver Stahl, blank, Untermaß:
20er Achsstangen - Zuschnitt bis max. 3 m Länge.
Preis 24,00 € pro Meter - Versandkosten bei Längen von 121cm - 195cm: 30,- Euro und von 196cm - 300cm: 70,- Euro
Bestellung nur per Telefon oder E-Mail
Ø 15 mm Stangen - massiver Stahl, blank, Untermaß:
20er Achsstangen - Zuschnitt bis max. 3 m Länge.
Preis 21,00 € pro Meter - Versandkosten bei Längen von 121cm - 195cm: 30,- Euro und von 196cm - 300cm: 70,- Euro
Bestellung nur per Telefon oder E-Mail
..
Ø 25 mm Rohr - Stahl, blank, Wandstärke 4mm, Untermaß:
25er Achsrohr - Zuschnitt bis max. 3 m Länge.
Preis 38,00 € pro Meter - Versandkosten bei Längen von 121cm - 195cm: 30,- Euro und von 196cm - 300cm: 70,- Euro
Bestellung nur per Telefon oder E-Mail
Ø 20 mm Rohr - Stahl, blank, Wandstärke 3,75mm, Untermaß:
20er Achsrohr - Zuschnitt bis max. 3 m Länge.
Preis 24,00 € pro Meter - Versandkosten bei Längen von 121cm - 195cm: 30,- Euro und von 196cm - 300cm: 70,- Euro
Bestellung nur per Telefon oder E-Mail
..
Ø 50 mm Rohr - Aluminium, Wandstärke 3mm, kein Untermaß (nur für Gleitlager):
Art. 26A50440600 Aluminiumrohr 60 cm, (Ø 50mm)
13,10 €
50er Alurohr - Zuschnitt bis max. 3 m Länge.
Preis 25,00 € pro Meter - Versandkosten bei Längen von 121cm - 195cm 30,- Euro und von 196cm - 300cm: 70,- Euro
Bestellung nur per Telefon oder E-Mail
4. Stellringe und Starlockkappen
Für Vergrößerung klicken Sie bitte auf das Bild

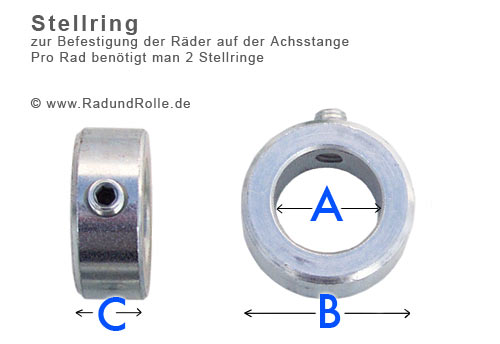

- Stellringe aus verzinktem Stahl oder Edelstahl (A2) mit Madenschraube. Stellringe ermöglichen eine einfache und flexible Fixierung der Räder auf der Achse. Der Stellring wird dazu einfach auf die Achsstange geschoben und an der gewünschten Position mit der Madenschraube festgeklemmt. Bei besonders großer axialer Belastung der Räder (z.B. schnelle Kurvenfahrten) empfehlen wir, die Achse an der Position der Madenschraube etwas anzubohren. Der Stellring sitzt dadurch wesentlich fester und lässt sich auch wieder leichter entfernen.

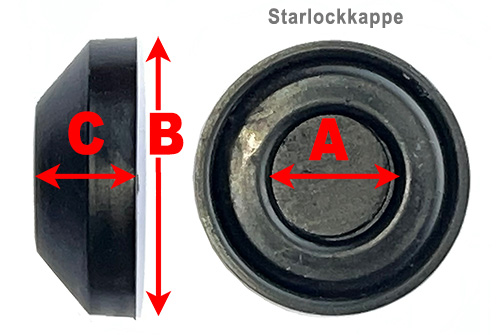

- Starlockkappen aus Kunststoff mit Stahlkralle Starlockkappen können alternativ zu Stellringen als äußerer Abschluss für die Radbefestigung verwendet werden. Man erhält dadurch auch ohne extra Abschlusskappe einen optisch schönen Nabenabschluss. Starlockkappen lassen sich leicht aufstecken aber nur sehr schwer wieder entfernen.
Je Achse benötigen Sie entweder 4 Stellringe oder 2 Stellringe innen + 2 Starlockkappen außen.
Starlockkappe. Für mehr Info klicken Sie bitte auf das Bild
Stellringe aus verzinktem Stahl mit Inbus-Madenschraube:
5. Abschlusskappen aus Kunststoff schwarz

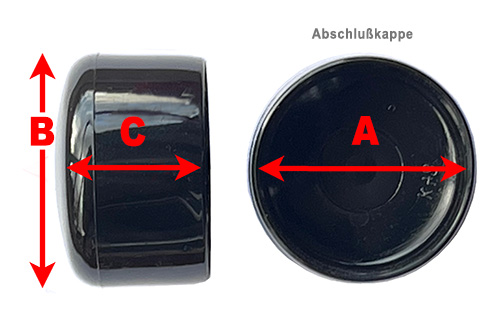

Eine Abschlusskappe wird immer auf die Radnabe aufgesteckt, so dass Kappe und Rad eine Einheit bilden. Wählen Sie die Kappe also immer so aus, dass sie auf die jeweilige Radnabe passt, nicht auf den Stellring oder die Starlockkappe. Der Innendurchmesser der Kappe sollte 1 bis 2 Millimeter kleiner sein als der Außendurchmesser der Radnabe, damit die Kappe fest auf dem Nabenrohr sitzt. Wir empfehlen, die Kappe vor dem Aufstecken mit einem Heißluftföhn oder heißem Wasser etwas zu erwärmen. Zur Verbesserung der Haftung auf dem relativ glatten Nabenrohr sollte die Kappe vor dem Aufstecken von innen mit Quarzmehl oder Scheuerpulver eingerieben werden.
Ein Rad mit Abschlusskappe sieht nicht nur besser aus, sondern ist durch den hermetischen Abschluss an der Außenseite auch besser gegen das Eindringen von Wasser und Schmutz geschützt.
Bitte beachten Sie, dass der Innendurchmesser der Kappe einige Millimeter größer sein muss als z.B. der Stellring, der das Rad auf der Achse hält, damit sich die Kappe frei über dem Stellring drehen kann.
Wichtiger Hinweis: Es gibt einige Räder, die kein vorstehendes Nabenrohr haben (z.B. einige Räder mit versetzter Nabe und die meisten Räder mit Kunststofffelge). Auf diese Räder können leider gar keine Abschlusskappen aufgesteckt werden. Achten Sie bei den jeweiligen Bildern darauf, ob das Nabenrohr an der Außenseite wenigstens 5mm aus der Felge herausragt.
Abschlusskappen aus Kunststoff (Innendurchmesser x Tiefe innen)

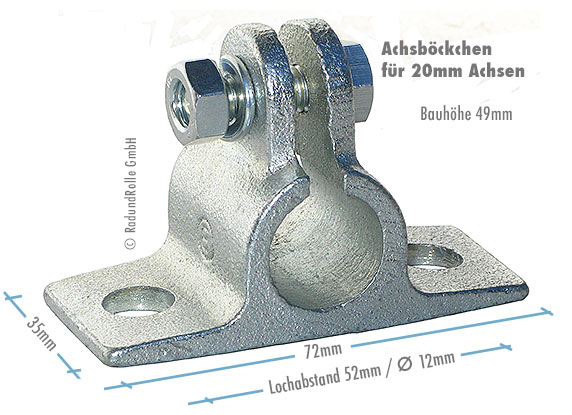

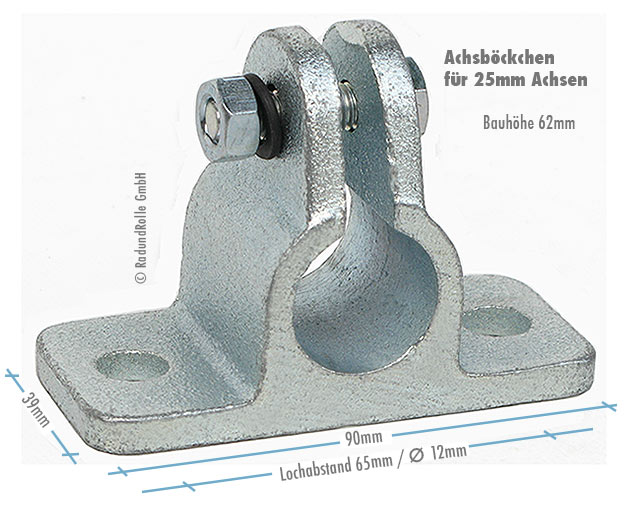

6. Achsböckchen und Bügelschrauben (M8 und M10) für Achsstangenmontage

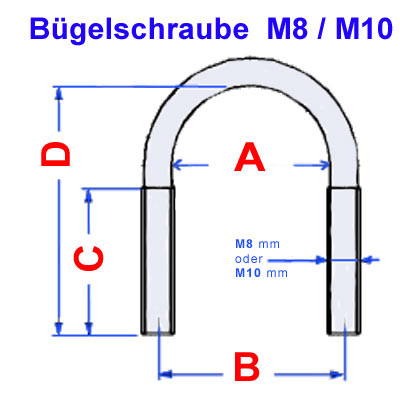

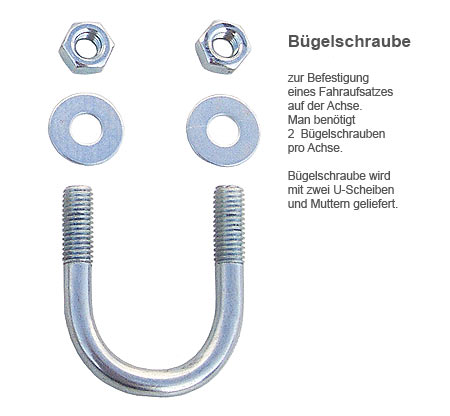

Bügelschrauben M8 mm und M10 mm
(inkl. Muttern und U-Scheiben) zur Befestigung der Achse am Rahmen.
Erhältlich in 6 Größen Techn. Abmessungen
Je Achse benötigen Sie 2 Bügelschrauben.
Klicken Sie zum Vergrößern auf die Bilder.
Bügelschrauben aus verzinktem Stahl incl. Muttern und Scheiben:
Bügelschrauben aus Edelstahl incl. Muttern und Scheiben:
7. Ersatzteile
Mantel bzw. Decke für Ihre Lufträder und dazu die passenden Schläuche.
Alle Artikel dieser Seite enthalten 19 % MwSt und werden im Paketversand mit DHL verschickt, Versandkosten 7,50 EUR bei Vorkasse . Mehr dazu Lieferfristen 2-5 Werktage innerh. Deutschlands nach Vorabüberweisung oder bei Nachnahme. Lieferfristen in EU Länder hier klicken
